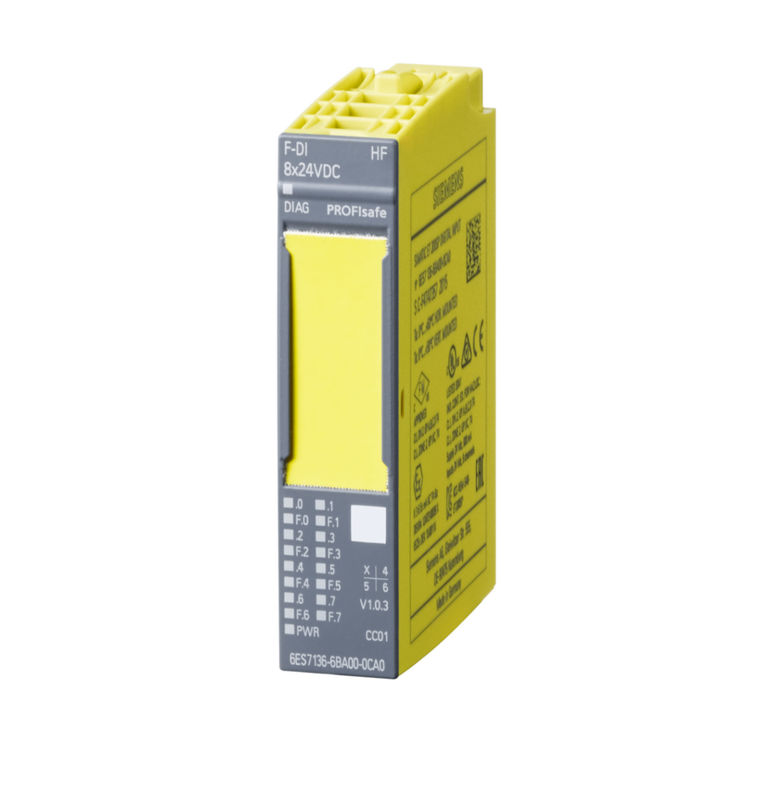

6ES7136-6BA01-0CA0 SIMATIC DP ET 200SP Módulo eletrónico 100% original

BaseUnits utilizáveis

Para uma ligação de um ou vários condutores, estão disponíveis BaseUnits com um número adequado de terminais.

Uma BaseUnit leve abre um novo grupo de carga. A fonte de alimentação para os sensores deve ser alimentada através desta BU. A primeira BU ao lado do módulo de interface deve ser sempre uma BU leve.

Uma BaseUnit escura encaminha a fonte de alimentação da luz adjacente BaseUnit à esquerda através de auto-montagem de voltagem de ônibus..

Todas as variantes que correspondem ao tipo de BU do módulo de E/S podem ser utilizadas como BaseUnits.

Identificação por cores dos terminais

Os potenciais nos terminais da BaseUnit são definidos pelo módulo de E/S.Os potenciais dos terminais podem ser identificados por etiquetas de codificação de cores específicas do módulo para evitar erros de fiaçãoO rótulo codificado por cores que corresponde ao respectivo módulo de E/S é definido pelo código de cores CCxx do módulo de E/S. Este código de cores também é impresso na frente do módulo.

Em BaseUnits com os 10 terminais AUX internos, estes também podem ser identificados com rótulos de codificação de cores.e amarelo/verde.

Conexão blindada integrada no sistema

Para a ligação de escudos de cabo que é tanto econômica como otimizada em termos de EMC, está disponível uma ligação de escudo que é rápida e fácil de montar.Este consiste em um elemento de conexão de escudo que pode ser ligado à BaseUnit e um terminal de escudo para cada móduloA ligação de baixa impedância ao solo funcional (rail DIN) é conseguida sem qualquer fiação adicional por parte do utilizador.
